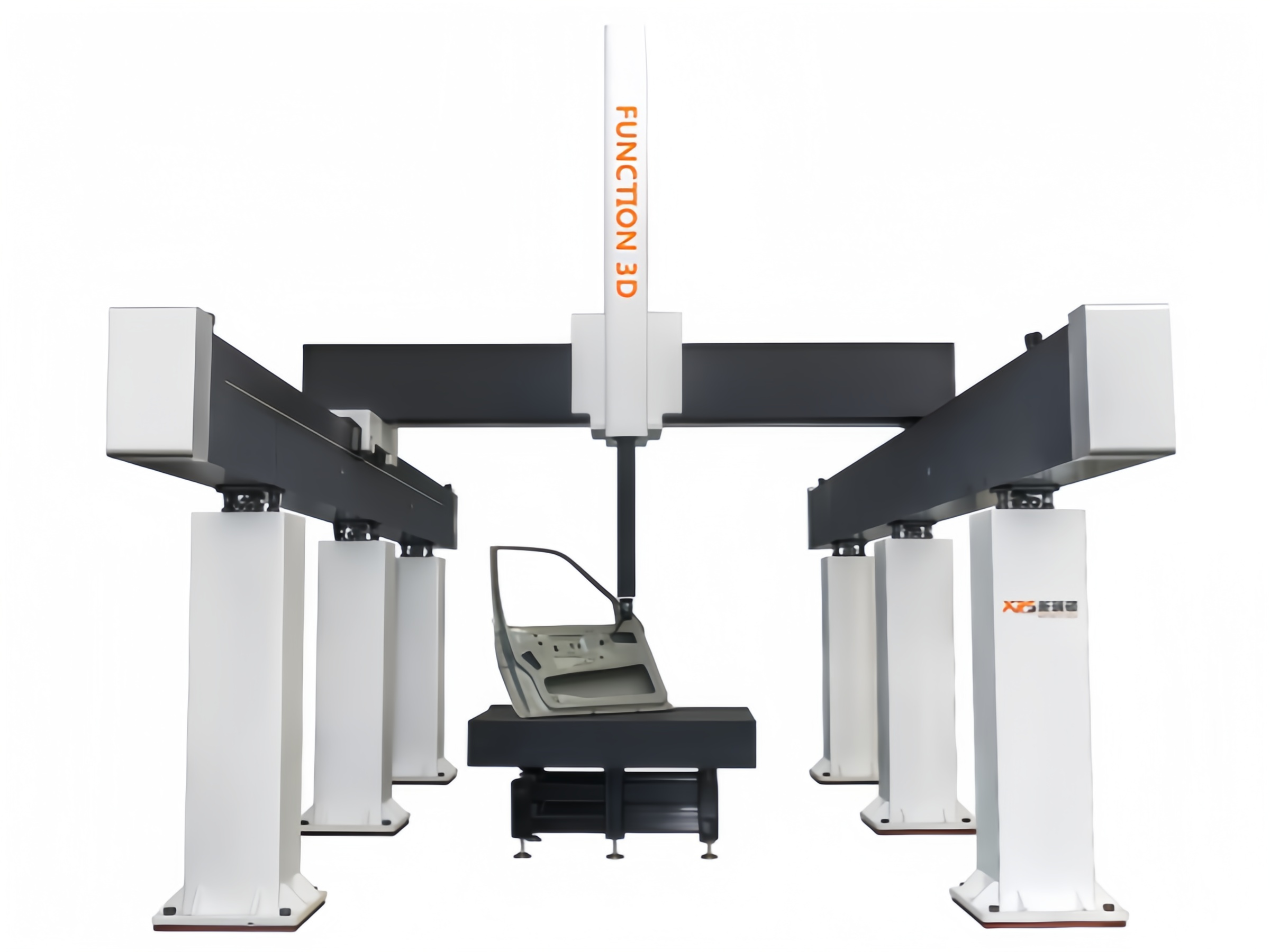

Function 3D系列 小型活动桥式三坐标测量机

Function 3D系列三坐标测量机是REESU公司最新一代高性能活动桥式测量机。高稳定性的测量系统，能够快速有效地完成通用的车间检测需要，大大提高了检测效率。

X向横梁采用稳定的精密矩形横梁设计，提供最佳刚性质量比： 从而保证了平稳、精确的运动。移动桥上的轴承跨距更宽，降低了由于桥架自转导致的误差，保证了整机空间精度更高；同时降低了重复性误差，提高了速度和加速度，使得测量效率更高。

Y轴采用稳固的整体燕尾型导轨，提高了测量机的精度和重复性。

Function 3D三轴导轨均采用高精密天然花岗岩，具有相同的温度特性及刚性，同时，在设计过程中运用了广泛的计算机辅助设计中的有限元分析原理和模块化设计原理，使得整机系统具备了改善的抗温变能力和抗形变/扭摆能力，提高了整机空间结构的稳定性，降低了结构微形变、振动以及温度梯度变化对测量性能的影响。闭式空气轴承设计优化了测量机各轴的机械运动, 因此，整机系统在测量过程中表现出极高的重复性和系统长期的稳定性。

①  X向横梁采用稳定的精密矩形横梁设计，提供最佳刚性质量比，通过减轻运动负荷从而提高了整机的性能，是保证稳定性和刚性的最佳结构设计；该领先技术受到专利保护。

② Y轴采用稳固的整体燕尾型导轨，提高了测量机的精度和重复性。

③ 三轴均采用同步带驱动，结构紧凑、不打滑、速度快、噪音低、易维护。

④ Z轴采用可调气动平衡，运动平稳；并可在紧急情况下自动制动，保证安全。

⑥ 三轴均采用进口镀金光栅尺，其热膨胀系数的准确度及均匀性经德国国家标准局(PTB)认证，确保准确稳定的温度补偿 。

⑦ 配备全球一流的坐标测量软件，可满足各种测量需求, 已成为测量业界的标杆。

⑧ 可提供专业的一体化设计方案（包括地基、减震、空调间等）。

Rationai DMIS软件运行在WINDOWS XP/7环境下，全中文界面；面向对象的编程方式，支持图形镜像功能。

①  三维CAD数模导入、再现实体或线架模型、DMIS、STEP文件导入导出、测量结果的IGES文件输出，支持逆向工程。

②  动态CMM模型，支持测量机和测头的模拟和RENISHAW测头图形库。

③  测头管理功能，可动态选择多种测针。

④  几何元素的测量，包括点、线、面、圆、球、圆柱、圆锥等等；

⑤  IGES文件的数据输出，CAD 名义数据定义、ASCII 文本数据输入、符合公差定义的轮廓分析。

⑥  形位公差的计算，包括直线度、平面度、圆度、圆柱度、垂直度、倾斜度、平行度、位置度、对称度、同心度等等；

⑦  支持传统的数据输出报告、图形化检测报告、图形数据附注、数据标签输出等多种输出方式；

⑧  工件坐标系管理，指定基准面（轴）即可生成工件坐标系，并可实现坐标系平移、旋转及迪卡尔坐标和极坐标的相互转换，支持3-2-1找正。

⑨  误差补偿功能，进一步提高机器测量精度。

软件详细特点   RATIONAL DMIS 是由中美联合研发的新一代三坐标测量软件，在国内外应用相当普遍。RATIONAL DMIS 一经推出就以其直观、强大、高效等特点得到了 CMM 业内专家的高度评价，同时也赢得了广大用户的信赖 RATIONAL DMIS 通过了世界著名计量和测试科研机构-德国标准化组织（PTB）的认证，其算法的可靠性、有效性等均得到了权威认可，RATIONAL DMIS 完全符合 DMIS 标准及 ISO 22093:2003 国际标准. 一套 RATIONAL DMIS 软件，一套完美的解决方案。能完全支持 I++ 标准的 Renishaw UCC 控制器系列或其它多种控制设备及软件接口的需要。更加友好简洁的软件界面、独特的“拖放式”输入、与 CAD 数据的无缝连接、实现从测量到输出报告100% 图形化显示、基于对象的测量并快速生成 DMIS 检测程序，拥有如此强大的功能只需标准的三天培训课程，且无需用户具备太多的专业知识。RATIONAL DMIS 在 CMM 软件的实用性方面是一个突破，是制造业和计量业理想的选择。

控制系统

Function 3D所采用的控制器具有高水平的可靠性，安全性，模块化设计和结构紧凑的特点，非常适合安装在具备环境控制的房间中。该控制器安装在机器的内部，为检测任务提供清洁，宽敞的测量空间。

同时该系统还提供了测量机运行的各种安全保护模式，降低了由于人为误操作，测量机发生故障的几率。

采用便携的终端控制单元(操纵盒)，使得操作者可手动控制测量机的机械运动，操纵盒可用来控制紧急情况、设置轴运动速度，并可设置/复位一些状态功能。
